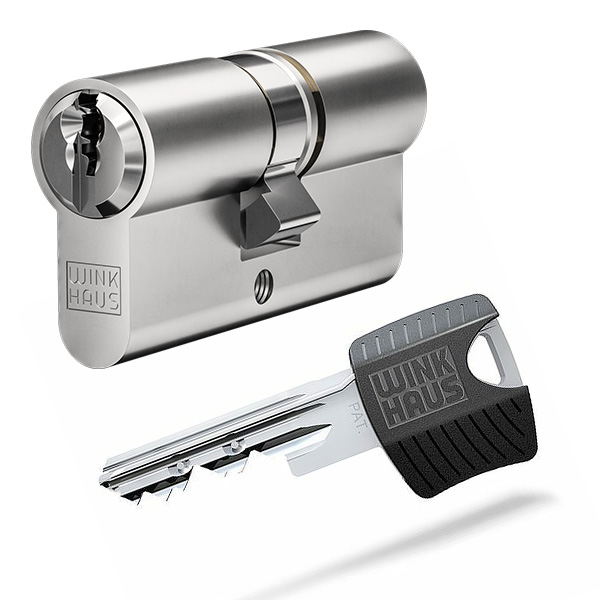

Die WINKHAUS keyTec RPE Schließanlage – Robuste Sicherheit für anspruchsvolle Anwendungen

Die WINKHAUS keyTec RPE Schließanlage ist eine fortschrittliche Sicherheitslösung für moderne Gebäude. Ob Einfamilienhaus, Mehrfamilienhaus oder gewerbliches Objekt – sie kombiniert hochwertige Materialien, durchdachte Technik und komfortable Handhabung. Die keyTec RPE wurde speziell für den langfristigen Einsatz in häufig genutzten Schließanlagen entwickelt und bietet zuverlässigen Schutz vor Manipulation und unbefugtem Zutritt.

Funktionen und Merkmale:

Mechanischer Kopierschutz durch gefederten Stift
Das Herzstück der keyTec RPE ist ein gefederter Codierstift im Schlüsselprofil, der das unbefugte Kopieren von Schlüsseln verhindert. In Kombination mit dem Wendeschlüsselsystem entsteht ein wirksamer Schutz vor Picking, Abtasten und Nachschlüssel ohne Berechtigung.

Hochwertige Materialien
Der Zylinder besteht aus massivem Messing und verfügt über gehärtete Stahlkomponenten in den besonders gefährdeten Bereichen. Dadurch ist er äußerst widerstandsfähig gegen mechanische Angriffe wie Bohren oder Herausziehen – auch bei intensiver Nutzung über viele Jahre.

Modularer Systemaufbau
Die keyTec RPE ist modular konzipiert und ermöglicht eine flexible Anpassung an wechselnde Anforderungen – sei es bei Nachrüstungen, Gebäudevergrößerungen oder individuellen Schließhierarchien.

Komfortable Bedienung
Der beidseitig verwendbare Wendeschlüssel aus verschleißfestem Neusilber bietet eine intuitive und komfortable Bedienung. Die ergonomische Form sorgt für angenehme Handhabung, auch bei häufigem Gebrauch.

Zertifizierte Sicherheit
Die Anlage erfüllt die Anforderungen der DIN EN 1303 und eignet sich somit auch für sicherheitssensible Bereiche wie Schulen, Verwaltungen oder Mehrfamilienhäuser. Eine optionale Sicherungskarte sorgt für zusätzliche Kontrolle bei der Schlüsselvergabe.

Erweiterbare Optionen
Neben farbigen Schlüsselköpfen und individuellen Berechtigungsstufen lässt sich das System auch mit elektronischen Zutrittslösungen von Winkhaus kombinieren – für maximale Zukunftsfähigkeit.

Vorteile im Überblick:

Manipulationsschutz durch gefederten Codierstift im Schlüsselprofil
Hohe Widerstandskraft durch hochwertige, gehärtete Materialien
Flexible Einsatzmöglichkeiten durch modulare Bauweise
Komfortable Handhabung dank ergonomischem Wendeschlüssel
DIN EN 1303 zertifiziert und für viele Einsatzbereiche geeignet

Die WINKHAUS keyTec RPE Schließanlage ist mehr als ein Türzylinder – sie ist ein durchdachtes Zutrittssystem für Sicherheit, Komfort und Langlebigkeit.

Profilzylinder messen

Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.

Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!
