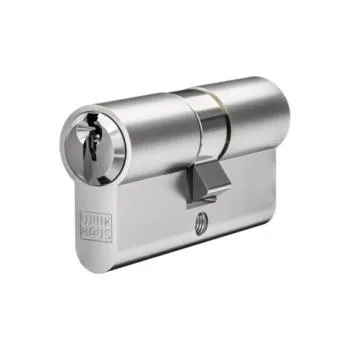

Die WINKHAUS keyTec VSX Schließanlage – Hochleistungssicherheit für anspruchsvolle Objektlösungen

Die WINKHAUS keyTec VSX Schließanlage ist eine der leistungsstärksten mechanischen Schließlösungen für höchste Sicherheitsanforderungen. Entwickelt für komplexe Gebäudestrukturen wie Wohnanlagen, Behörden, Industrie- oder Gewerbebauten, verbindet sie fortschrittliche Technologie mit robuster Bauweise und hohem Benutzerkomfort. Das System steht für ein Höchstmaß an Flexibilität, Kontrolle und Langlebigkeit – selbst bei intensiver täglicher Nutzung.

Funktionen und Merkmale:

Mehrfache Codierung und höchste Manipulationssicherheit
Das Herzstück der keyTec VSX ist das patentierte Schlüsselprofil mit vertikalem und horizontalem Sperrelement sowie bis zu 23 aktiven und passiven Abfrageelementen im Zylinder. Dies bietet eine außergewöhnliche Schutzwirkung gegen Picking, Abtasten und unerlaubte Schlüsselkopien.

Hochwertige Materialien für maximale Widerstandskraft
Die Zylinder bestehen aus massivem, korrosionsbeständigem Messing mit gehärteten Stahl-Elementen. Der VSX-Zylinder ist zudem mit optionalem Bohr- und Ziehschutz ausgestattet, was ihn besonders widerstandsfähig gegen gewaltsame Angriffe macht.

Modulares Design für maximale Systemflexibilität
Dank seines modularen Aufbaus lässt sich die keyTec VSX Schließanlage exakt auf individuelle Anforderungen abstimmen – vom Einfamilienhaus bis zur großflächigen Anlage mit hunderten Nutzern und unterschiedlichen Schließberechtigungen.

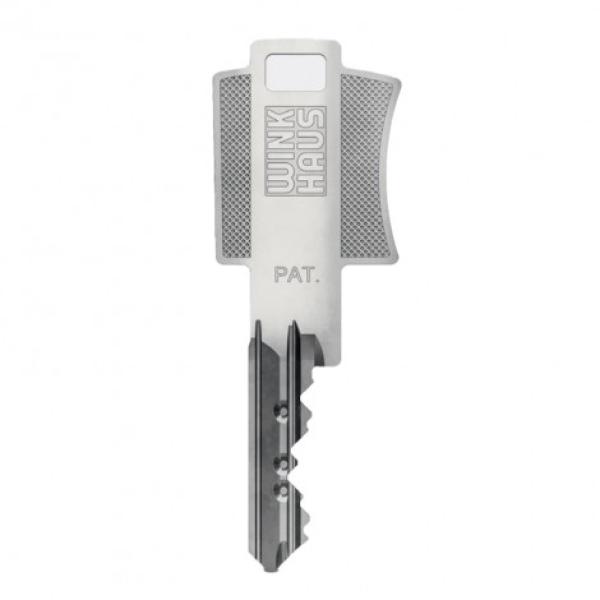

Komfortable Bedienung durch Wendeschlüsseltechnik
Die ergonomisch geformten Wendeschlüssel aus Neusilber lassen sich beidseitig in das Schloss einführen und ermöglichen ein angenehmes, leichtgängiges Schließen. Das reduziert Verschleiß und erleichtert die Handhabung im Alltag.

Zertifizierte Sicherheit für höchste Anforderungen
Die keyTec VSX erfüllt nationale und internationale Normen (DIN EN 1303, VdS etc.) und bietet geprüfte Sicherheit für anspruchsvolle Objekte wie öffentliche Einrichtungen, Krankenhäuser oder Verwaltungsgebäude.

Optionale Erweiterungen für individuelle Anforderungen
Zusätzlich sind Varianten mit Sicherungskarte, farbcodierten Schlüsselköpfen, Antipanik-Funktion sowie die Integration in elektronische Winkhaus-Zutrittssysteme möglich.

Vorteile im Überblick:

Höchste Sicherheit durch mehrfache mechanische Codierung
Robuste, gewaltresistente Materialien mit optionalem Bohr-/Ziehschutz
Modularer Systemaufbau für flexible Gebäudestrukturen
Ergonomische Wendeschlüssel für komfortables Handling
Zertifiziert nach DIN EN 1303, VdS u.v.m. – ideal für sicherheitskritische Anwendungen

Die WINKHAUS keyTec VSX ist nicht nur ein Zylinder – sie ist ein intelligentes Sicherheitssystem für moderne, komplexe Objektstrukturen. Vertrauen Sie auf geprüfte Technik, langlebige Qualität und kompromisslose Zutrittskontrolle.

Profilzylinder messen

Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.

Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!

Download
