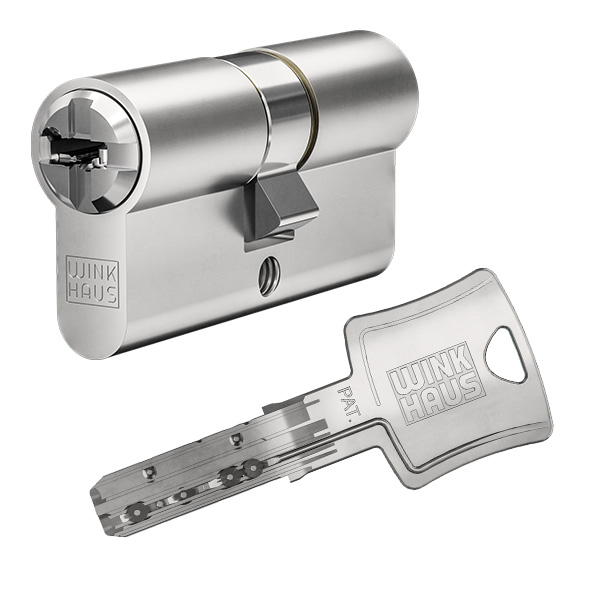

Die WINKHAUS keyTec N-tra Schließanlage – Premium-Sicherheit mit intelligenter Technik

Die WINKHAUS keyTec N-tra Schließanlage ist eine fortschrittliche Sicherheitslösung, die speziell für den zuverlässigen Schutz von Wohnhäusern, Bürogebäuden und komplexen Gebäudestrukturen entwickelt wurde. Mit ihrer raffinierten Schlüsselkodierung, widerstandsfähigen Materialien und anpassungsfähigen Bauweise bietet sie eine überzeugende Kombination aus Sicherheit, Komfort und Zukunftsfähigkeit.

Funktionen und Merkmale:

Patentierte horizontale Codierung

Das Herzstück der keyTec N-tra ist das innovative Wendeschlüsselsystem mit patentierter horizontaler Codierung. Diese schützt wirkungsvoll vor unbefugtem Kopieren und Manipulationen wie Picking oder Abtasten und sorgt für ein hohes Maß an Zugriffssicherheit – ideal für sensible Bereiche.

Hochwertige Materialien

Der stabile Schließzylinder besteht aus langlebigem Messing mit verstärkten Stahlelementen, was ihn extrem widerstandsfähig gegen Aufbohren, Herausziehen oder andere mechanische Angriffe macht. Das System ist auf dauerhafte Nutzung bei gleichbleibend hoher Funktionalität ausgelegt.

Modulares Systemdesign

Dank seines modularen Aufbaus lässt sich das keyTec N-tra System flexibel auf individuelle Anforderungen anpassen – von einzelnen Wohnungen über Mehrfamilienhäuser bis hin zu weitläufigen Gewerbeeinrichtungen.

Komfortable Bedienung

Der beidseitig verwendbare Wendeschlüssel überzeugt durch ein ergonomisches Design und präzise Fertigung. Er gleitet sanft in den Zylinder und sorgt für eine leichtgängige, komfortable Bedienung – auch bei häufiger Nutzung.

Zertifizierte Sicherheit

Die WINKHAUS keyTec N-tra erfüllt höchste Sicherheitsstandards und ist nach DIN EN 1303 zertifiziert. Optional ist das System auch mit Sicherungskarte erhältlich, um die unautorisierte Nachbestellung von Schlüsseln zu verhindern.

Optionale Erweiterungen

Für noch mehr Kontrolle und Komfort lässt sich das System auf Wunsch mit elektronischen Zutrittslösungen kombinieren. Darüber hinaus sind Varianten mit Farbcodierungen, Sonderprofilen oder zusätzlichen Sperrelementen erhältlich.

Vorteile im Überblick:

Patentierte horizontale Codierung gegen illegales Kopieren
Langlebiger, manipulationsgeschützter Schließzylinder
Modulares, individuell anpassbares System
Ergonomischer Wendeschlüssel für bequeme Bedienung
Zertifizierte Sicherheit für Wohn- und Gewerbeanlagen

Die WINKHAUS keyTec N-tra ist mehr als ein Schließzylinder – sie ist ein zukunftssicheres Zutrittssystem für Menschen, die auf dauerhafte Sicherheit und hohe Funktionalität setzen.

Profilzylinder messen

Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.

Um den Zylinder zu messen, haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.

Messen im ausgebauten Zustand:

Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!
