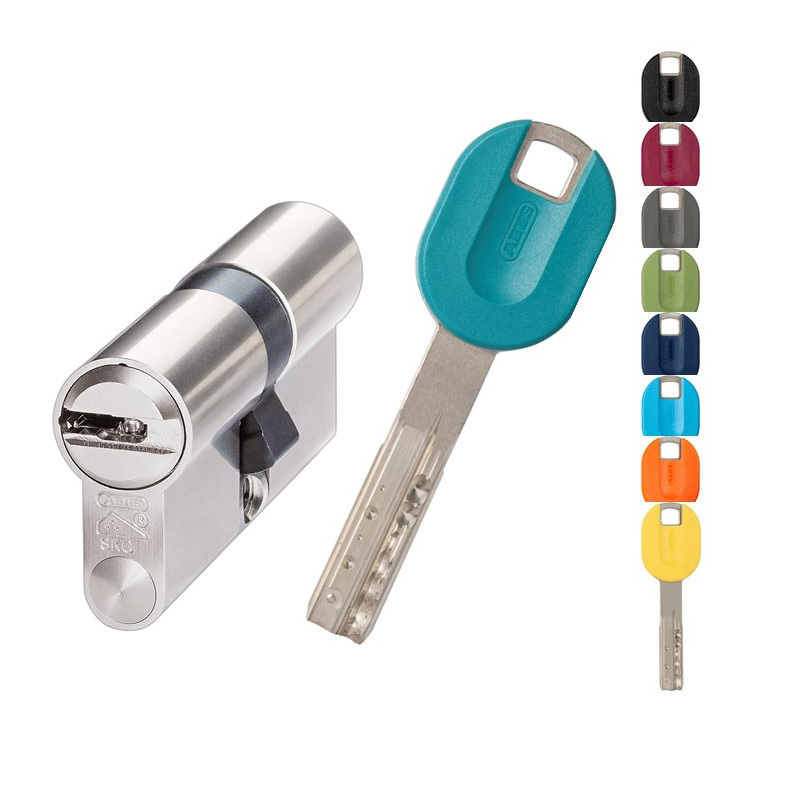

Schließanlage ABUS Bravus.3500 MX Magnet Pro Cap – Ein sicheres Farbspiel

Eine Schließanlage ABUS Bravus.3500 MX Magnet bietet Ihnen Sicherheit auf höchstem Niveau – dank der integrierten Magnettechnologie, der serienmäßigen SKG***Sicherheitsausstattung, technischem Kopierschutz, Patentschutz bis 2037 und Markenschutz. Das System Bravus.3500 MX eignet sich hervorragend für kleine und große Schließanlagen. Die Farbvielfalt der Pro Cap - Schlüssel bringt Individualität in jede Wohnung. Ob Mehrfamilienhaus, Büro oder Werkstatt, mit unserem Schließanlagen-Konfigurator kommen Sie in wenigen Schritten zur eigenen Schließanlage.

High-End-Sicherheit trifft auf High-End-Schließkomfort

Das Schließsystem Bravus.3500 MX von ABUS ist als Doppelzylinder, Knaufzylinder, Halbzylinder, Außenzylinder, Vorhangschloss, Hebelzylinder und Faltschloss für Fahrräder kombinierbar. Dem Europrofilzylinder wurde durch das unabhängige SKG Prüfinstitut die höchste Sicherheitsklasse bescheinigt. Für ältere Wohnungseingangstüren mit schmalem Türbeschlag und für das Gartentürchen gibt es die Profilzylinder bereits ab 21mm. Die innovative Magnettechnologie und das patentierte Intellitec System am komfortablen, farbigen Wendeschlüssel und im Zylinder, verhindern wirksam den Schließvorgang mit nicht berechtigten Schlüsseln. So schützt der Bravus MX Magnet zuverlässig vor illegalen 3D-Schlüsselkopien.

Einsatz und Anwendung

Der ABUS Bravus.3500 MX Magnet ist als Schließanlage für den gewerblichen als auch privaten Einsatz bestens geeignet. Eine spätere Erweiterung der Schließanlage oder Längenänderung des Zylinders ist durch den modularen Aufbau und der mitgelieferten Sicherungskarte jederzeit problemlos möglich.

ABUS Bravus.3500 MX Magnet als Schließanlage

Mehrfamilienhäuser mit mehreren Wohnungen benötigen verschiedene Schließberechtigungen der einzelnen Türen wie Hauseingang, Wohnungseingang, Kellertür, Briefkasten oder Tiefgarage
Der Gärtner für das Einfamilienhaus bekommt seine eigene Schließberechtigung für Tor und Garage
Das Privathaus mit angeschlossenem Büro und Werkstatt bekommt einen Generalschlüssel

ABUS Bravus.3500 MX Magnet Profilzylinder – Auf einen Blick

Doppelzylinder
Knaufzylinder
Halbzylinder

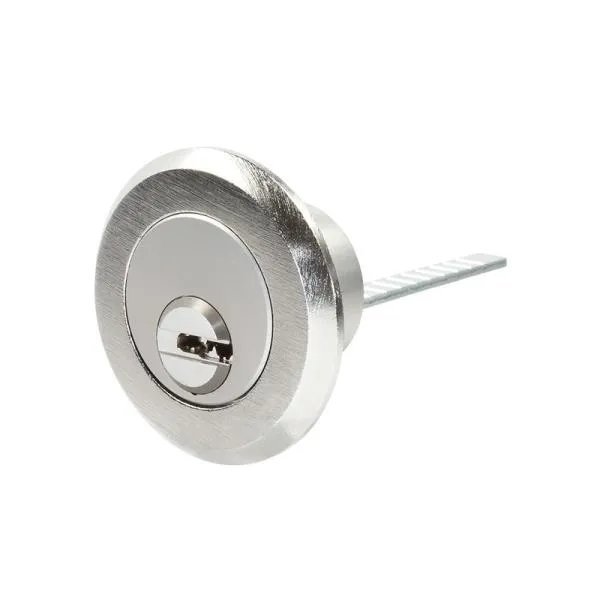

Außenzylinder

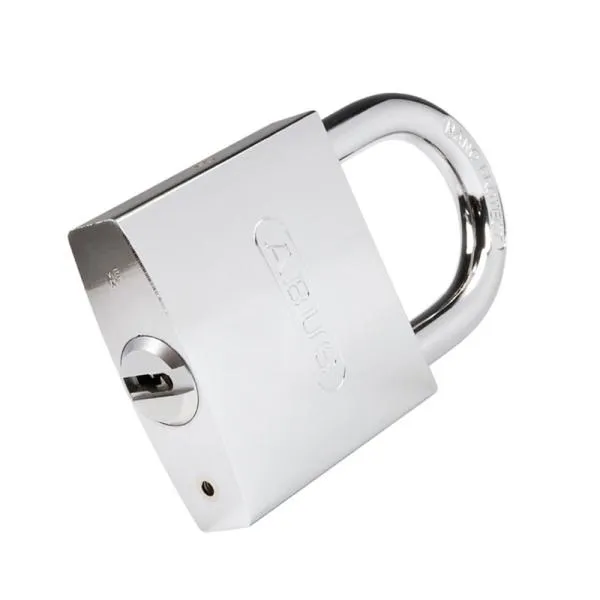

Vorhangschloss

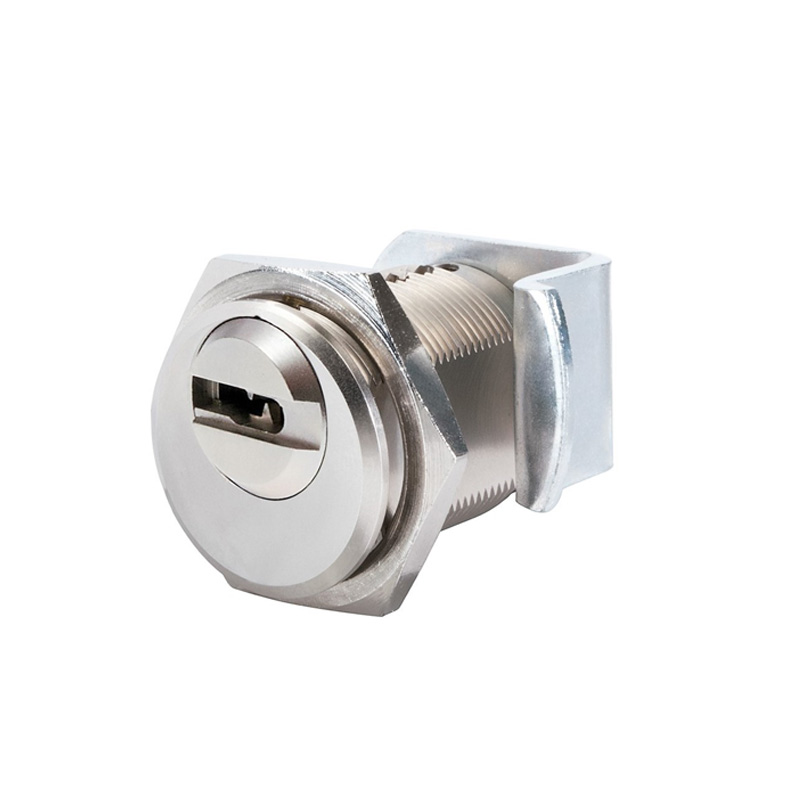

Hebelzylinder (für Briefkästen)

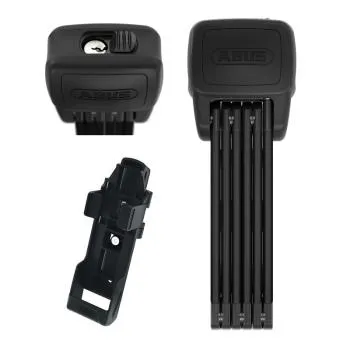

Faltschloss für Fahrräder
Schlüsselprofil: Bohrmulden-Wendeschlüssel
Schlüsselführung: Horizontal

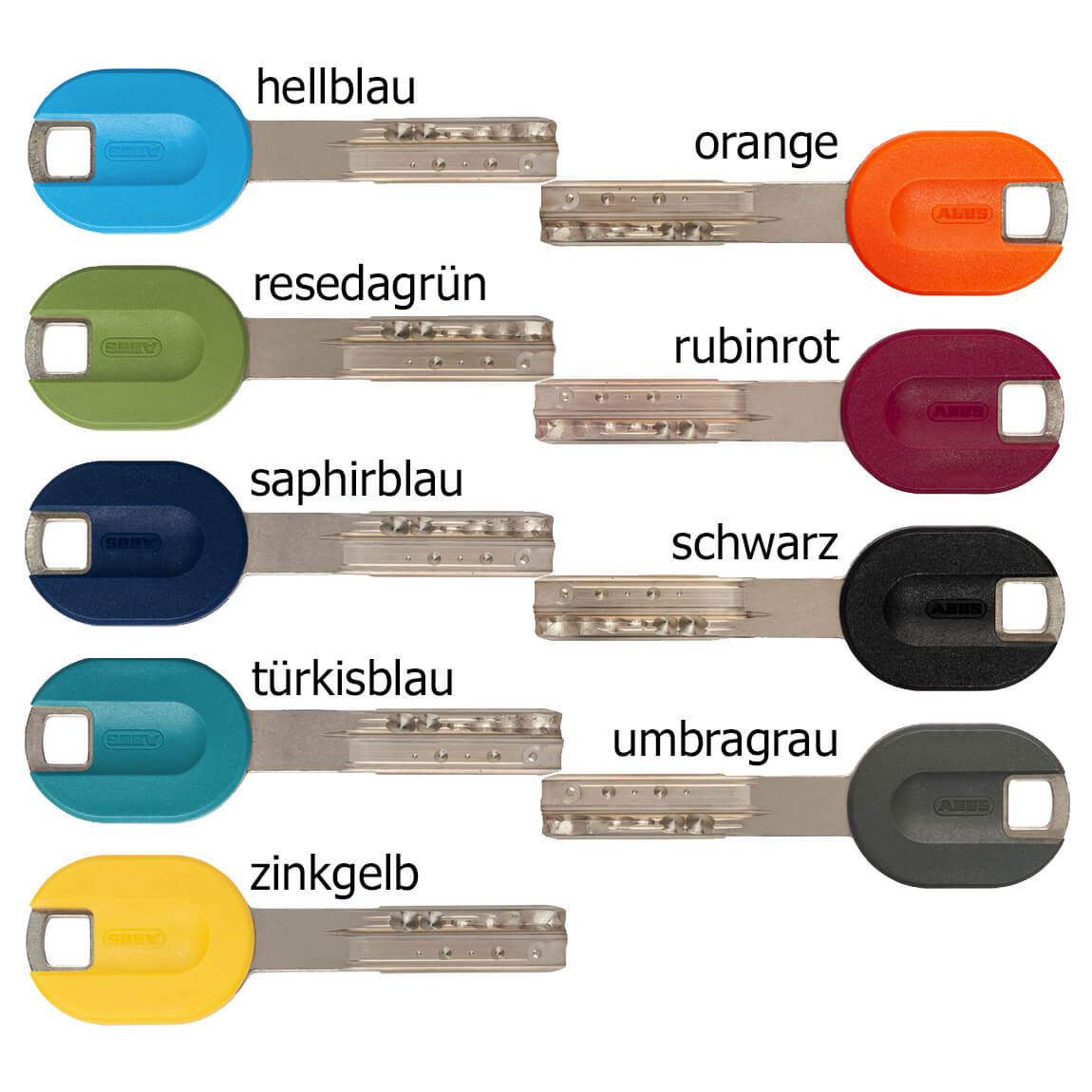

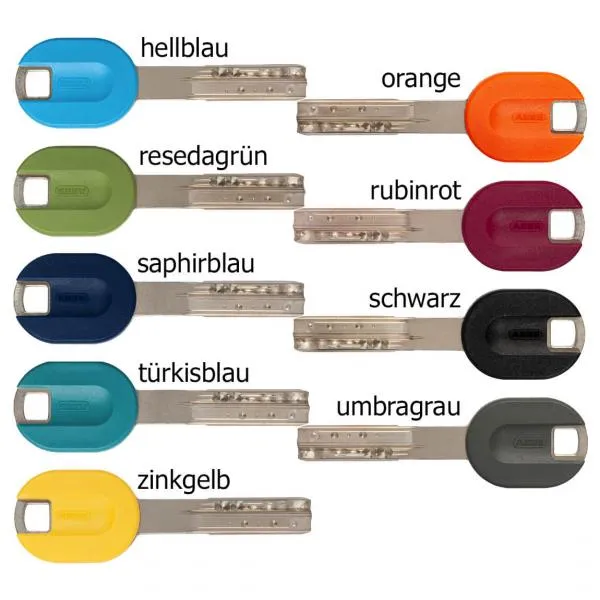

Schlüsselausführung: Pro Cap in neun Farben
Bohr- und Ziehschutz: Höchste Sicherheitsausstattung SKG***
Not- und Gefahrenfunktion (optional)

Ihr Sicherheitsplus

Patentiertes Intellitec-System als Berechtigungsprüfung
Markenschutz unter deutscher Markenqualität
Manipulationsschutz
3-D Kopierschutz
Bohr- und Ziehschutz: Höchste Sicherheitsausstattung SKG***

Ihr Anwendungsplus

Optimal für Anwendung als Schließanlage
Privat und Gewerbe
Individuelle Farbauswahl der Schlüssel je Schließung
Erweiterung jederzeit möglich
Sicherungskarte
Not- und Gefahrensystem (optional)

Profilzylinder messen

ABUS Bravus.2500 MX Magnet Zylinder - Maße und Montage:

Die Zylinder der Bravus Serie sind in verschiedenen Längen erhältlich. Mit Hilfe unserer Zeichnung können Sie bequem zuhause an der Tür ausmessen, welche Zylinderlänge für Sie in Frage kommt. Sollten Sie hierzu Fragen haben, sprechen Sie uns gerne an.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich. Profilzylinder können nur in 5mm Schritten verlängert werden können. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Profilzylinder richtig vermessen

Um den Zylinder zu Messen haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite wieder von Schraubenmitte bis Beschlags vorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist, wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen)

Messen im ausgebauten Zustand:

Stecken Sie ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Technische Daten

Profilzylinder Standard: 6-Stiftiges System
Bis 16 Zuhaltungen
3 Zuhaltungsebenen
Integrierte Magnettechnologie für den 3D Kopierschutz
Geprüft nach: DIN 18252, DIN EN 1303
Zylinderlängen ja nach Ausführung: 21 - 80 mm
Bohrschutz: Höchste Sicherheitsklasse SKG***
Kategorie: Verschlusssicherheit, Haltbarkeit, Korrosionswiderstand, Feuerwiderstand und Angriffswiderstand.
Not- und Gefahrenfunktion (optional): Außen schließen, wenn innen der Schlüssel steckt (optional)
Freilauffunktion (optional): Nur bei Vorgabe des Türlieferanten nötig (optional)
Kopierschutz: Intellitec System mit mehrdimensionaler Berechtigungsprüfung
Maß Schlüsselkopf Farbkappe H=32 mm, B=24 mm, T=6 mm

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!
