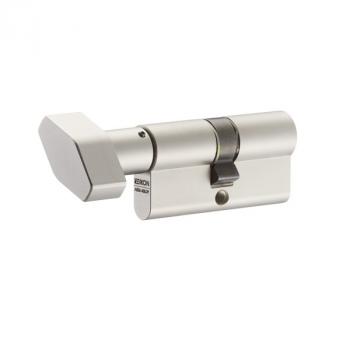

Knaufzylinder ASSA ABLOY Zeiss IKON RW6 Kurzvariante
Der IKON RW6 Knaufzylinder Kurzvariante bietet höchste Sicherheit und Komfort bei eingeschränktem Platzbedarf außen (z. B. 28 mm kurz außen). Der innen angebrachte Drehknauf ermöglicht das Öffnen und Schließen ohne Schlüssel. Basierend auf dem patentierten Bohrmulden-Wendeschlüsselprofil RW6 verfügt er über 6 aktiv federnde Stiftzuhaltungen und bis zu 5 Radialstifte – insgesamt 11 Zuhaltungen – für effektiven Schutz gegen Picking und Manipulation. Der Zylinder ist patentiert bis 2036, zertifiziert gemäß DIN EN 1303 (Klasse 6) & DIN 18252. Eine Sicherungskarte gewährleistet kontrollierte Schlüsselkopien.
Sicherheitsmerkmale
-
6 aktive + bis zu 5 passive Radialstifte (11 Zuhaltungen)
-
Parazentrisches Profil & enge Schlüsselkanalführung – erhöhter Picking-Schutz
-
Optionale Bohr- & Ziehschutz-Stifte (SKG)/*
-
Patentgeschützt bis 2036 + Sicherungskarte
-
Normen: DIN EN 1303 (Klasse 6), DIN 18252
Technische Details
-
System: IKON RW6 Wendeschlüsselprofil
-
Zylindertyp: Knaufzylinder kurz außen – z. B. 28/30 mm
-
Material: Messingzylinder, Neusilber-Schlüssel, Sinterstahl-Schließbart
-
Knauf: Rundknauf Ø 35 mm, Oberfläche matt vernickelt (MV)
-
Längen: außen 28 mm, innen wählbar bis 80 mm in 5‑mm-Schritten
Schlüssel
-
3 codierte Neusilber-Wendeschlüssel
-
Sicherungskarte für autorisierte Nachbestellung
-
Zusätzliche Schlüssel optional erhältlich
Lieferumfang
-
1 × IKON RW6 Knaufzylinder Kurzvariante
-
3 × codierte Wendeschlüssel
-
1 × Sicherungskarte
-
1 × Stulpschraube M5 × 85 mm
Varianten
-
Schließung: gleich- oder verschiedenschließend
-
Alternativ: SKG**/*** Bohr-/Ziehschutz, Not-/Gefahrenfunktion (optional)
-
Innenlängen: 30–80 mm (5‑mm‑Schritte)
Lieferinformationen
Die voraussichtlichen Lieferzeiten sind jeweils direkt bei den Artikeln angegeben.
Bitte beachten Sie, dass es trotz sorgfältiger Planung in Einzelfällen zu Verzögerungen kommen kann – etwa durch Materialengpässe, Produktionsverzögerungen beim Hersteller oder externe Einflüsse wie Wetterbedingungen, Streiks oder andere unvorhersehbare Umstände.
Wir weisen ausdrücklich darauf hin, dass wir nicht der Hersteller sind, sondern als Vermittler zwischen Endkunde und Hersteller agieren. Daher haben wir keinen direkten Einfluss auf die Lieferzeit ab dem Tag der Bestellung.
Die Lieferung erfolgt direkt vom jeweiligen Hersteller oder Lieferanten. Wir sind somit an deren Verfügbarkeiten und Versandprozesse gebunden.
Bei Änderungen des Lieferstatus informieren wir Sie so schnell wie möglich per E-Mail. Jede neue Information oder Statusänderung, die wir vom Hersteller oder Lieferanten erhalten, geben wir umgehend an Sie weiter.
Wir bemühen uns stets um eine reibungslos organisierte Abwicklung und stehen Ihnen bei Fragen zum Status Ihrer Bestellung jederzeit gerne zur Verfügung.
Profilzylinder richtig messen:
Prinzipiell sollte ein Zylinder immer einigermaßen plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen maximal 3mm hervorsteht. Im Inneren ist es eher optisch zu beurteilen.
Messen im eingebauten Zustand:
Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite, wieder von Schraubenmitte bis Beschlagsvorderkante innen. Dieses ist das Innenmaß.
Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist), wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen.

Messen im ausgebauten Zustand:
Stecken Sie Ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern, ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.
Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

1 Stück Knaufzylinder IKON RW6 Kurzvariante
1 Stück Sicherheitskarte
1 Stück Befestigungsschraube M5
1 Stück Sicherheitskarte
1 Stück Befestigungsschraube M5
---
