Schließanlage ABUS Vitess.1000

Eine Schließanlage von ABUS Vitess.1000 bietet technischen Kopierschutz, Patentschutz und zeitlich unbegrenzten Markenschutz bei bestem Schließkomfort. Der Doppelzylinder ABUS Vitess überzeugt durch maximale Sicherheit und Langlebigkeit. Er eignet sich hervorragend für kleine und große Schließanlagen. Ob Mehrfamilienhaus, Büro oder Werkstatt, mit unserem Schließanlagen-Konfigurator kommen Sie in wenigen Schritten zur eigenen Schließanlage.

Der ABUS Vitess – Mit Leichtigkeit Sicher

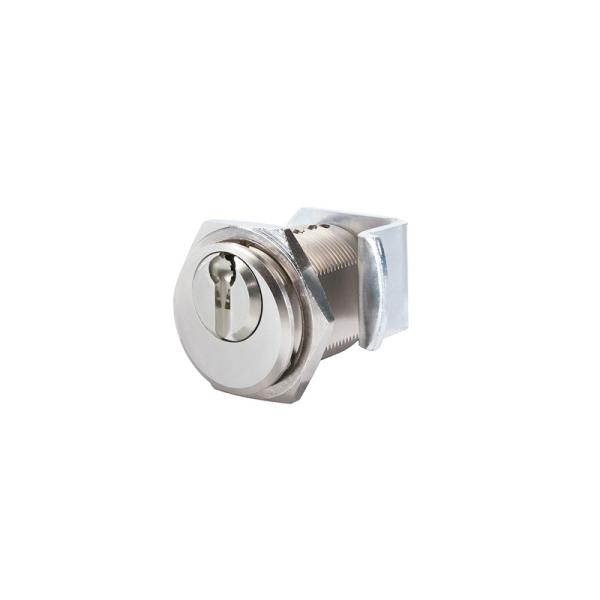

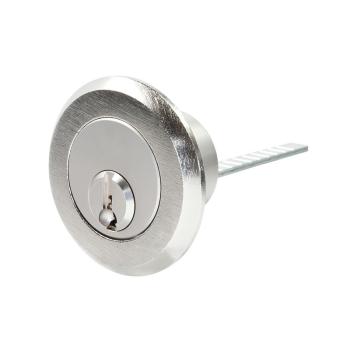

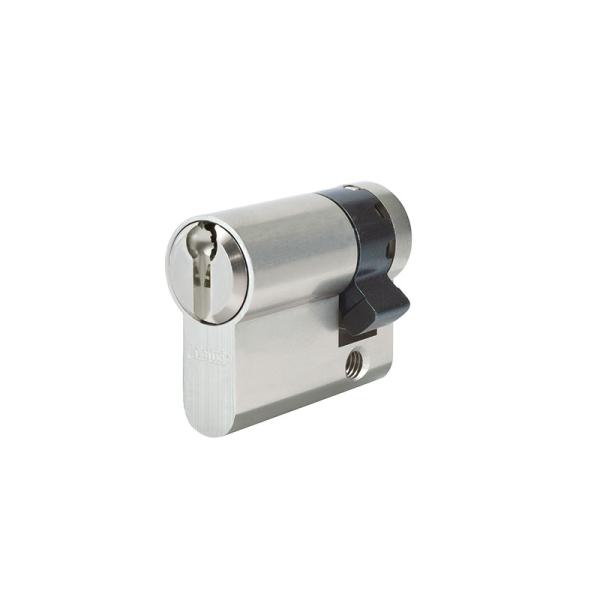

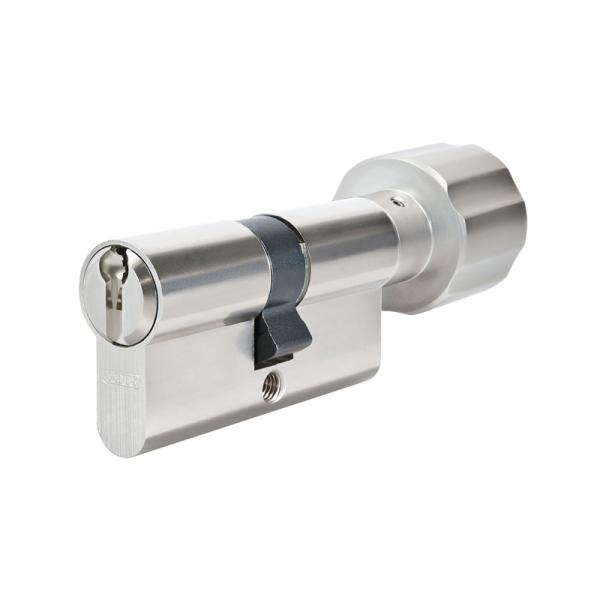

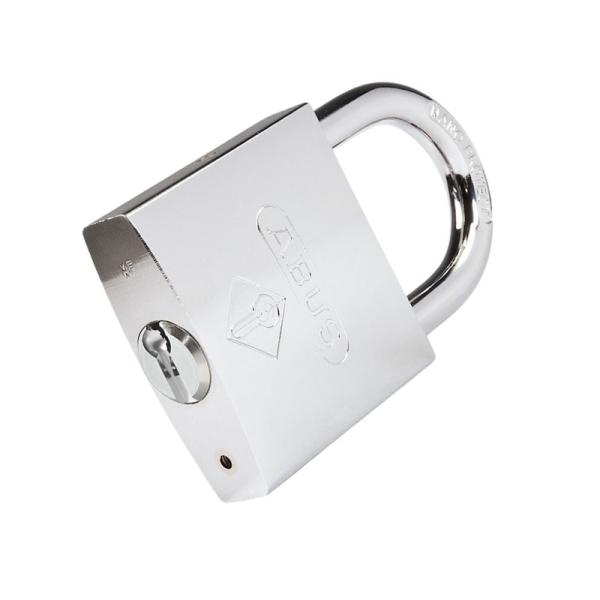

Das Schließsystem Vitess.1000 von ABUS ist als Doppelzylinder, Knaufzylinder, Halbzylinder, Außenzylinder, Vorhangschloss, Hebelzylinder und Faltschloss für Fahrräder kombinierbar. Für ältere Wohnungseingangstüren mit schmalem Türbeschlag und für das Gartentürchen gibt es die Profilzylinder bereits ab 21mm. Das innovative Intop System und die spezielle Ausprägung des Profils, schützen Sie wirksam vor illegalen Schlüsselkopien. Der stabile Schlüssel ist aus hochwertigem Neusilber. Das Konventionelles Schließsystem hat eine vertikale Schlüsseleinführung und serienmäßigem Bohrschutz.

Einsatz und Anwendung

Der ABUS Vitess.1000 ist als Schließanlage für den gewerblichen als auch privaten Einsatz bestens geeignet. Eine spätere Erweiterung der Schließanlage ist durch die mitgelieferten Sicherungskarte jederzeit problemlos möglich.

ABUS Vitess.1000 als Schließanlage

Mehrfamilienhäuser mit mehreren Wohnungen benötigen verschiedene Schließberechtigungen der einzelnen Türen wie Hauseingang, Wohnungseingang, Kellertür, Briefkasten oder Tiefgarage
Der Gärtner für das Einfamilienhaus bekommt seine eigene Schließberechtigung für Tor und Garage
Das Privathaus mit angeschlossenem Büro und Werkstatt bekommt einen Generalschlüssel

ABUS Vitess.1000 Profilzylinder – Auf einen Blick

Ihr Sicherheitsplus

Patentiertes Intop-System als Berechtigungsprüfung
Markenschutz unter deutscher Markenqualität
Manipulationsschutz
Kopierschutz

Ihr Anwendungsplus

Optimal für Anwendung als Schließanlage
Privat und Gewerbe
Konventionelle vertikale Schlüsseleinführung
Erweiterung jederzeit möglich
Sicherungskarte
Not- und Gefahrensystem (optional)

Profilzylinder messen

ABUS Vitess.1000 Zylinder - Maße und Montage:

Die Zylinder der Vitess Serie sind in verschiedenen Längen erhältlich. Mit Hilfe unserer Zeichnung können Sie bequem zuhause an der Tür ausmessen, welche Zylinderlänge für Sie in Frage kommt. Sollten Sie hierzu Fragen haben, sprechen Sie uns gerne an.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich. Profilzylinder können nur in 5mm Schritten verlängert werden können. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Profilzylinder richtig vermessen

Um den Zylinder zu Messen haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite wieder von Schraubenmitte bis Beschlags vorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist, wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen)

Messen im ausgebauten Zustand:

Stecken Sie ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Technische Daten

Profilzylinder Standard: 6-Stiftiges System
Bis 6 Zuhaltungen
1 Zuhaltungsebenen
Geprüft nach: DIN 18252, DIN EN 1303
Zylinderlängen ja nach Ausführung: 21 - 80 mm
Bohrschutz Standard: Zusätzlich zwei gehärteten Stahlstifte
Extra Bohrschutz: Zusätzlich zwei gehärteten Stahlstiften und stirnseitiger Stahlstift je Schließseite
Not- und Gefahrenfunktion: Außen schließen, wenn innen der Schlüssel steckt
Freilauffunktion: Nur bei Vorgabe des Türlieferanten nötig
Kopierschutz: Intop System mit mehrdimensionaler Berechtigungsprüfung

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!
