Schließanlage IKON SK6 46 Radialprofil Extra

Das neu entwickelte und patentierte IKON SK6 Radienprofil Extra für Schließanlagen hat eine zusätzliche Codierung, die durch bis zu fünf gefederte Kugelstifte im Schließzylinder eine hohe Abtastung und Aufsperrsicherheit bei gut durchdachter Technik verspricht. Der Schlüssel ist aus hochwertigen Neusilber. Durch die neue, spezielle Anordnung von Radien und Profilmerkmalen wird ein hoher Schlüssel-Kopierschutz erreicht. Besonders hervorzuheben gegenüber herkömmlichen Schlüsselprofilen ist die Aufsperr-, Abtast- und Nachschließsicherheit. Insbesondere durch die zusätzlichen 5 gefederten Kugelstifte.

Das Schließsystem eignet sich hervorragend für kleine und komplexe Schließanlagen im privaten und gewerblichen Bereich. Ob Mehrfamilienhaus, Büro oder Werkstatt, mit unserem Schließanlagen-Konfigurator kommen Sie in wenigen Schritten zur eigenen Schließanlage.

WICHTIG!
Sie möchten komfortabel alle Schließzylinder mit nur einem Schlüssel bedienen? Dann ist dies keine Schließanlage, sondern eine klassische Gleichschließung. In diesem Fall gehen Sie in die Kategorie Profilzylinder und suchen sich dann einen Zylinder ihrer Wahl aus. Öffnen Sie dann das Feld „Schließung“ und klicken dort „gleichschließend“ an. Alle Zylinder, die Sie innerhalb dieser Bestellung in den Warenkorb legen, können Sie dann mit dem gleichen Schlüssel bedienen.

Das Schließsystem SK6 46-Radienprofil Extra verbindet präzise Technik mit Innovation und Langlebigkeit

Das breite Portfolio an Zylindervarianten von IKON ist als Doppelzylinder, Knaufzylinder, Halbzylinder, Außenzylinder, Vorhangschloss, Hebelzylinder kommt bei Schließanlagen zum Einsatz und ist mit dem Faltschloss von ABUS für Fahrräder kombinierbar. Sein stabiler und hochwertige Schlüssel mit dem ergonomischen Schlüsselhals sorgt für ein leichtes Einführen und Schließen. Der standardmäßig eingebaute Anbohrschutz des Doppelzylinders schützen effektiv vor Manipulation und Aufbrechen.

Einsatz und Anwendung

Der Doppelzylinder IKON SK6 mit dem neuartigen 46-Radienprofil Extra ist als Schließanlage für den gewerblichen als auch privaten Einsatz bestens geeignet. Eine spätere Erweiterung der Schließanlage von Schlüsseln und Schließzylindern ist durch die Legitimation der mitgelieferten Sicherungskarte jederzeit problemlos möglich.

IKON Schließsystem SK6 46-Radienprofil als Schließanlage

Für Mehrfamilienhäuser mit mehreren Wohnungen verschiedener Schließberechtigungen der einzelnen Türen wie Hauseingang, Wohnungseingang, Kellertür, Briefkasten oder Tiefgarage.
Für den Gärtner. Er bekommt für das Einfamilienhaus seine eigene Schließberechtigung für Tor und Garage.
Für das Privathaus mit angeschlossenem Büro und Werkstatt einzelner Schließberechtigungen.
Für das Altenheim, Küchenstudio oder Werkstatt.

IKON SK6 Profilzylinder 46-Radienprofil - Auf einen Blick

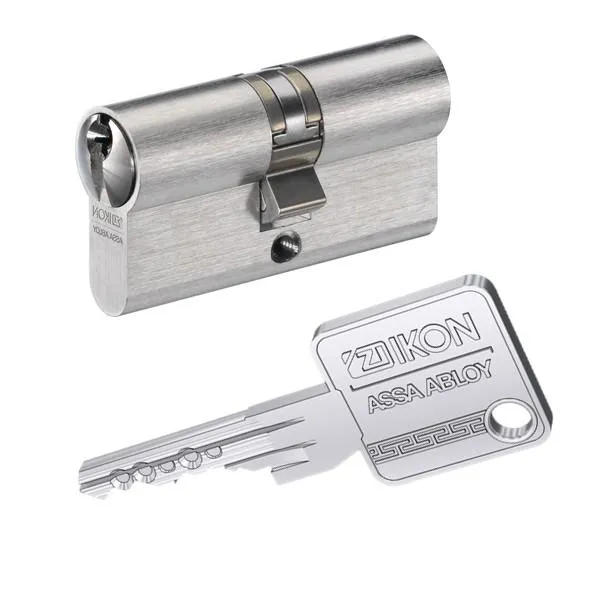

Doppelzylinder

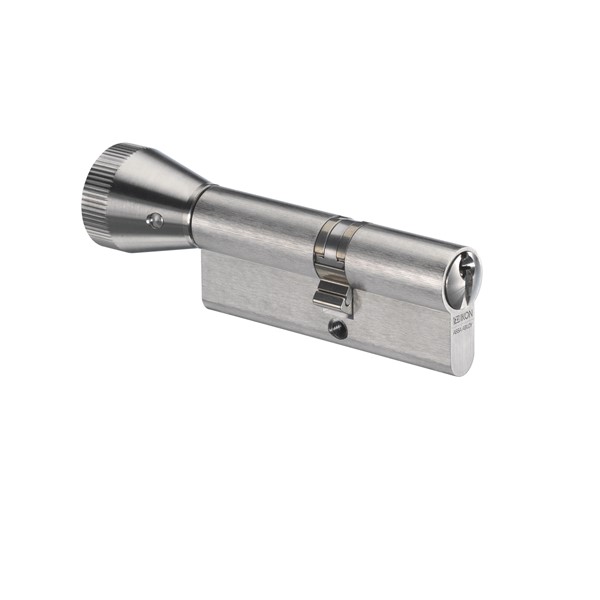

Knaufzylinder

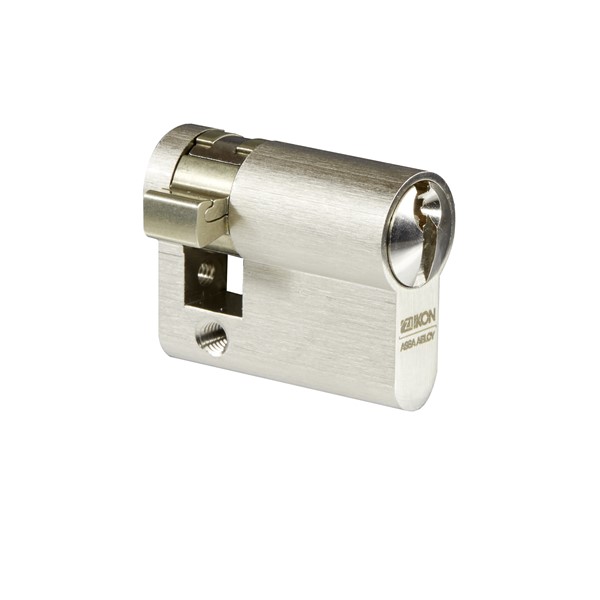

Halbzylinder

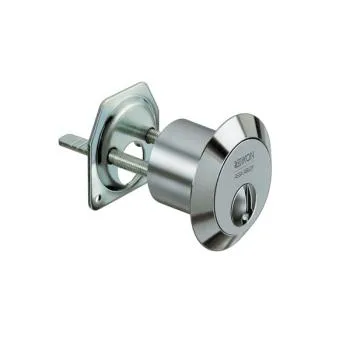

Außenzylinder

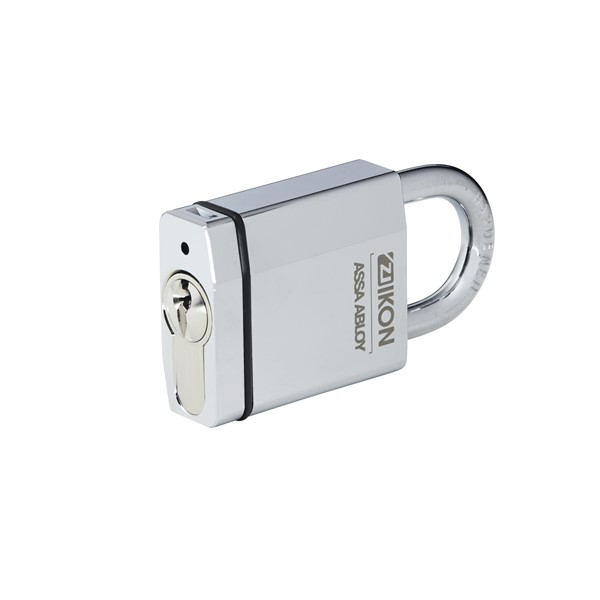

Vorhangschloss mit Stahlbügel 8mm

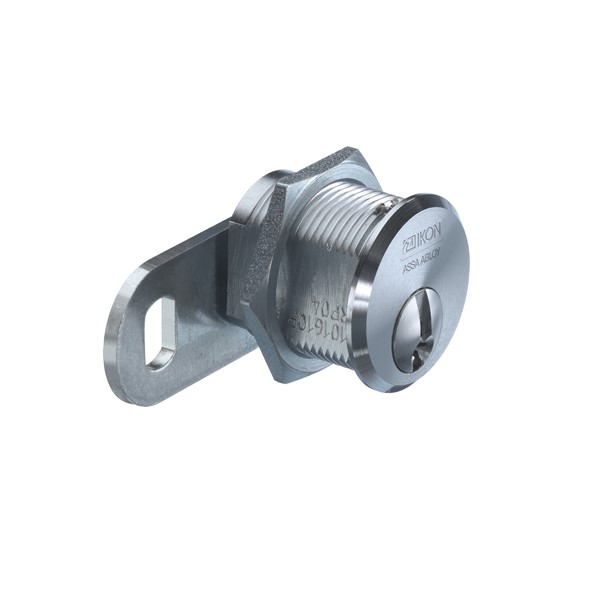

Hebelzylinder (für Briefkästen) D=22mm
Faltschloss für Fahrräder (ABUS 600/90 PZ)
Geschütztes, patentiertes Schlüsselprofil
Geschütztes Schlüsselprofil
Schlüsselführung: Vertikal
Erhöhter Anbohrschutz (optional)
Not- und Gefahrenfunktion (optional)

Ihr Sicherheitsplus

Schutz vor Schlagschlüsseln und Picking
Schutz durch Anbohrschutz
Erhöhter Anbohrschutz (optional)
Erhöhter Schutz vor Picking-Werkzeuge
Erhöhter Schutz vor Schlüsselkopien

Ihr Anwendungsplus

Optimal für Anwendung als Schließanlage
Privat und Gewerbe
Komfortabler Wendeschlüssel, 3mm Neusilber
Erweiterung jederzeit möglich
Sicherungskarte
Not- und Gefahrenfunktion

Profilzylinder messen

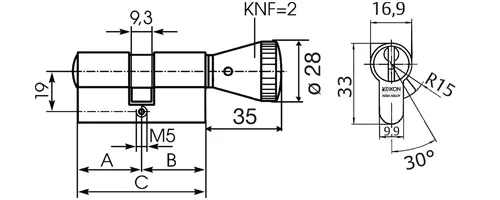

IKON SK6 46 Zylinder - Maße und Montage:

Die Zylinder der IKON SK6 46 Serie sind in verschiedenen Längen erhältlich. Mit Hilfe unserer Zeichnung können Sie bequem zuhause an der Tür ausmessen, welche Zylinderlänge für Sie in Frage kommt. Sollten Sie hierzu Fragen haben, sprechen Sie uns gerne an.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich. Profilzylinder können nur in 5mm Schritten verlängert werden können. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Prinzipiell sollte ein Zylinder immer einigermaßen Plan mit dem Beschlag abschließen. Dies ist jedoch nicht immer möglich, da Profilzylinder nur in 5mm Schritten hergestellt werden. Es ist jedoch darauf zu achten, dass der Zylinder außen Maximal 3mm hervor steht. Im inneren ist es eher optisch zu beurteilen.

Profilzylinder richtig vermessen

Um den Zylinder zu Messen haben Sie zwei Möglichkeiten:

Messen im eingebauten Zustand:

Schauen Sie in Höhe des Doppelprofizylinders seitlich auf die Tür. Hier befindet sich mittig im Einsteckschloss die Befestigungsschraube des Zylinders. Dies ist auch die Zylindermitte. Nehmen Sie einen Zollstock und messen von Mitte Schraube bis Türbeschlag Außenfläche. Dies ist das Außenmaß. Nun messen Sie die andere, also Innenseite wieder von Schraubenmitte bis Beschlags vorderkante innen. Dieses ist das Innenmaß.

Wenn Sie einen Türbeschlag mit Ziehschutz haben (also nur ein runder Kreis mit einem Schlitz außen zu sehen ist, wird der Zylinder kürzer. Hier ergibt es Sinn, den Zylinder auszubauen)

Messen im ausgebauten Zustand:

Stecken Sie ihren Schlüssel innen oder außen in den Zylinder. Drehen Sie die Befestigungsschraube in Höhe des Zylinders ganz heraus. Es handelt sich hier immer um eine Senkschraube M5. Um den Ausbau zu erleichtern ergibt es manchmal Sinn, die Schrauben am inneren Beschlag leicht zu lösen. Drehen Sie nun den Schlüssel leicht nach rechts oder links und bewegen Sie dabei den Zylinder rein und raus, bis er sich herausziehen lässt. Im ausgebauten Zustand lässt sich nun der Zylinder von Schließnasenmitte oder Gewindelochmitte nach außen und innen gut messen. Befestigen Sie den Zylinder in der gleichen Reihenfolge, wie Sie ihn entfernt haben.

Im Beispiel auf dem Bild eine Gesamtlänge von 60mm (30mm + 30mm).

Technische Daten

Patentiertes Radienprofil
6 aktive, gefederte Zuhaltungen
Bis zu 5 aktive gefederte Kugelstifte
Anlageart: GH, H, KHZ, Z, ZUE
Geprüfte Sicherheit nach EN 1303 bzw. 18252
Schutz vor Schlagschlüsseln und Picking
Patentiertes Schlüsselprofil mit Sicherungskarte
Schlüsselkopierschutz durch Kontrollstift
Schlüssel 3mm Neusilber, verschleißarm
Erhöhter Anbohrschutz (optional)
Not- und Gefahrenfunktion (optional)
Erhöhter Schutz vor Schlüsselkopien
Hochwertiger Schlüssel aus 3mm Neusilber
Schlüsselführung: Vertikal

Anleitung-Konfigurator

In wenigen Schritten zur eigenen Schließanlage!

Zylindertyp

Wählen Sie zuerst in der Spalte Zylindertyp den gewünschten Zylinder für ihre Türen aus.

Türbezeichnung

Geben Sie der Tür eine Bezeichnung (z.B. Hauseingangstür)

Länge außen

Wählen Sie die Außenlänge ab Mitte Zylinderbefestigungsschraube

Länge innen

Wählen Sie die Innenlänge ab Mitte Zylinderbefestigungsschraube

Funktion

Keine – wenn der Schlüssel innen steckt, kann von außen nicht geöffnet werden
Not & Gefahr (N&G) – wenn der Schlüssel innen steckt, kann von außen geöffnet werden
Freilauf – nur bei Vorgabe des Türherstellers notwendig

Borschutz

Standard – ein gehärteter Stahlstift je Schließseite
Extra - ein gehärteter Stahlstift je Schließseite und Stahlstift im Gehäuse

Tragen Sie alle Zylinder untereinander für ihre Schließanlage ein.
Mit der Funktion „Neue Zeile“ können Sie die Schlösser erweitern.

Zur Festlegung der Schließberechtigung gehen Sie nun „zur Schließberechtigung“

Festlegung der Schließberechtigung

Vergeben Sie nun von Schließung S1 bis S… die Schließberechtigung für die einzelnen Türen (welcher Schlüssel darf welche Tür schließen) und geben dann oben die jeweilige Schlüsselanzahl ein. Bitte beachten Sie, dass Schlüssel bei gleichzeitiger Bestellung mit der Schließanlage immer günstiger sind wie Nachschlüssel. Also lieber einen Schlüssel mehr.

Festlegung der Schlüsselfarbe – Nur bei Schlüsseln mit Farbkappe

Bei Schlüsseln mit Farbkappen können Sie jeder Schließung S1 bis S… eine andere Schlüsselfarbe vergeben. Öffnen Sie das Feld Farbkappen und wählen eine passende Farbe aus.

Jetzt haben Sie ihre Schließanlage konfiguriert. Kontrollieren Sie im Wechsel noch einmal die Eingabe im Konfigurator der Zylinder auf ihre Länge und Funktion und danach die Schließberechtigungen mit der jeweiligen Schlüsselanzahl. Legen Sie dann die Schließanlage in den Warenkorb, öffnen den Warenkorb und gehen zur Kasse.

Bei Fragen kontaktieren Sie uns gerne!
